随着电动汽车的大力发展，对高压辅助系统如电动压缩机、电动涡轮增压、电动冷却风扇、电动泵等的需求越来越多。这些高压执行系统在电动/混动汽车(以下简称“xev”)中取代了传统的内燃机皮带驱动系统，执行着暖通空调、电池冷却循环、主动悬挂、发动机冷却及泵油等功能。

在xev的高压辅助电源系统中仍然包含12 v电源网络，为能驱动大功率负载，还需添加高压电源网络400 v或800 v。有些oem为了减小布线尺寸，还可能添加有48 v电源网络。

无论什么样的xev平台，安森美(onsemi)都能提供全面的高压辅助系统金太阳下载的解决方案，从12 v到800 v，包括各类电压和电流等级的功率模块和分立器件，易于扩展各种功率等级，从数百w到十几千w，辅以门极驱动器、电流检测运放、通用运放和比较器、反激控制器、dcdc、低压降稳压器(以下简称“ldo”)、理想二极管、can/lin、电感式位置传感器、e2prom、其它的小信号分立器件等，覆盖整个高压辅助系统，一站式方案和服务满足各种不同的设计需求。在整个高压辅助系统的应用中，安森美产品的物料单(bom)含量可以达到10~15美金左右，器件类型多达20多种。本文将回顾这些系统级应用，并介绍安森美对应的金太阳下载的解决方案和产品及其优势。

图1：安森美提供完整的高压辅助系统金太阳下载的解决方案

高压辅助系统应用概览

在xev中，高压辅助系统使用逆变器驱动辅助电机，以取代传统的皮带驱动模块。逆变器的功率及能效直接影响着系统级的性能和能效乃至xev的续航里程。逆变器将高压直流电转换成3相交流电驱动电机，同时可以通过控制逆变器输出的电压、电流和频率等来控制电机的速度、加速度和扭矩。一般用于驱动这些电机的逆变器的输出功耗需求为500 w~10 kw左右，供电电压为400 v或800 v。为提高系统性能，需要最优化逆变器模块的损耗及散热。此外，高压辅助电源中还需包含有电压、电流和温度监测、及车载网络，同时需要考虑到高压隔离。

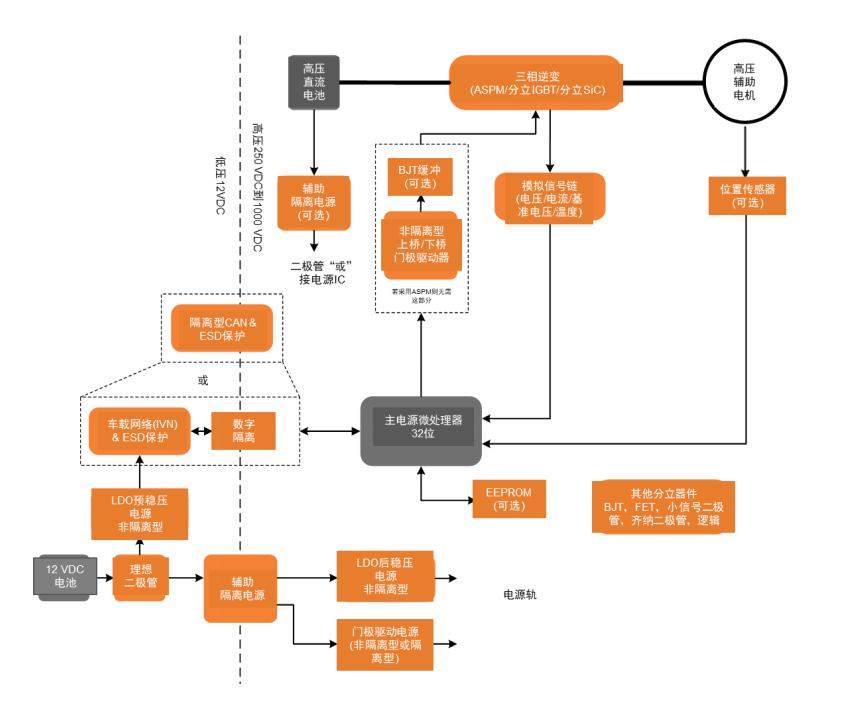

图2：汽车高压辅助系统应用框图 (橙色代表安森美可提供的产品)

选用安森美的方案，在车辆层面能达到的优势包括：

· 对系统输入的反应速度更快，如可以更快地加速到所需的速度、可以实现高粘度液体的扭矩控制

· 可以达到更高的能效，因而在xev上相同的电池容量就能实现更长的续航里程

· aspm模块的尺寸相对分立方案要小很多，因此占用较小的车辆空间

· 功率模块的热阻相对分立方案也要更小，从而简化系统的散热设计，进一步减小整个系统的物理体积

汽车智能功率模块

针对400 v和800 v系统，安森美分别有650 v和1200 v的汽车智能功率模块(以下简称“aspm”)，都符合aqg324车规，电气上可以根据客户的功率需求集成多个大电流的igbt，布局上非常紧凑以减小整个模块的寄生电感，还能内置缓冲电路以改善emi特性，可以选择合适的rg优化di/dt和dv/dt，热阻非常低，内含隔离层，能实现较高的功率密度，且集成度非常高，内置门极驱动器、续流二极管，并具有过流关断、温度监测、欠压保护、故障输出等保护功能。从整个系统来看，aspm具有非常显著的尺寸优势，热性能和电气性能都优于分立方案，从整个系统成本来说，考虑到pcb、机械安装、质量和性能成本，系统功率越高，使用aspm模块会比分立器件更具成本优势。

650 v aspm27有v2和v3两个版本，分别使用第3代和第4代场截止沟槽技术。v3相对于v2，导通损耗和开关损耗都有所降低。安森美的650 v aspm涵盖30 a、40 a、50 a和60 a的应用，其中60 a的模块为实现大功率输出，其覆铜板(以下简称“dbc”)材料为aln，结到外壳的热阻极低。

1200 v aspm34的igbt使用的是npt trench技术，涵盖25 a、35 a和50 a的应用。同样50 a的模块其dbc材料为aln，结到外壳的热阻非常低。

aspm27和aspm34内部门极驱动器的源电流和灌电流能力分别为2 a和4a，控制频率可达到50 khz，内部集成的igbt具有低导通损耗和开关损耗的特性，能够为电机控制提供优化的dv/dt和di/dt。内部集成的续流二极管是软恢复特性，具有较好的emi性能。

1. aspm应用实例：压缩机尺寸减小

xev高压系统中电子压缩机的功率输出需达到5 kw甚至是7 kw，由于压缩机尺寸越来越小，那么要求电路板的尺寸也需较小，此外还要求散热性能好、性价比高。对于400 v系统，可选用安森美的aspm27，对于800 v系统，可选用安森美的aspm34。

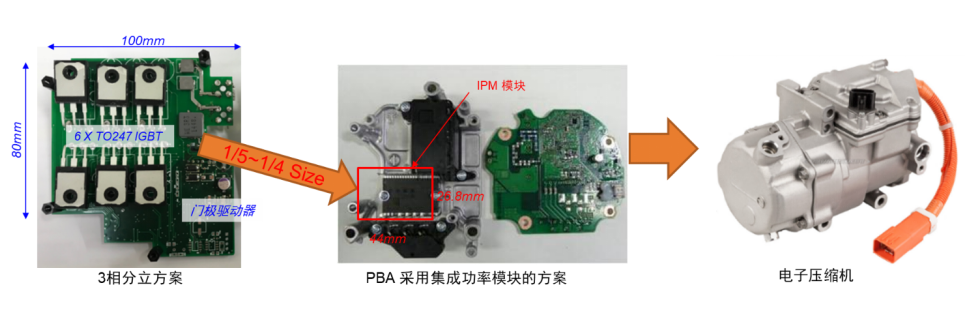

下面这两个图是pcba采用三相分立方案和模块方案的尺寸对比，可以看到使用模块方案pcba尺寸可减小80%。

图3：电子压缩机采用安森美的aspm比采用分立方案显著缩减尺寸

2. aspm应用实例：变速箱油泵转向电动油泵，节省能耗

传统的变速箱机械式油泵，其动力来源于发动机，只要发动机运转，变速箱油泵就得全时运行，浪费能量。在xev中切换成电动油泵后就可以选择性地电机控制，可更大限度地节省液压系统能量消耗。

再者，变速箱油在低温下粘度很高，会造成低温下启动电流过大及启动转矩过大的问题。因此需要高压电机驱动油泵，安森美的650 v/50a aspm27模块能较好地契合此应用需求。

门极驱动器

1. 单通道

ncv57000和ncv57001是全功能型的隔离型igbt 门极驱动器，包含有负压驱动、desat检测、软关断、门极钳位、欠压检测、故障输出等功能。其中ncv57000有分开的source和sink输出引脚，而ncv57001只有单个输出引脚。

简化功能版本的igbt 门极驱动器，如ncv57080、57090、57084和57085，只包含有门极钳位或负压驱动或desat检测等，还分别有窄体和宽体版本。

非隔离型的igbt 门极驱动器ncv5700和ncv5702是全功能型的，包含有负压驱动、desat检测、门极钳位、欠压检测、故障输出等功能。ncv5701、5703和5705等是简化功能版本的非隔离型的igbt 门极驱动器。

2. 双通道

对于igbt，安森美有两类双通道的门极驱动器。其中ncv57200和ncv57201是半桥型的，只有高边驱动是隔离的，ncv57200内置死区时间。而ncv57252、ncv57255和ncv57540是双通道型，其中ncv57255是窄体的，ncv57252和ncv57540是宽体的。而ncv57540是14引脚的，去掉了中间的两个nc引脚，增加了电气间隙和爬电距离。

对于mosfet的双通道隔离门极驱动器，可以采用ncv51561a/b。对于sic mosfet的双通道隔离门极驱动器，可以采用ncv51561c/d，具有更高的欠压保护值。

模拟信号链

安森美的模拟信号链产品如通用运放、低功耗运放、精密运放、电流检测运放和比较器广泛用于汽车主动安全、自动驾驶、车身、动力总成、音频娱乐和led照明等应用，为汽车的所有电源和传感器信号调节提供低功耗和高性能的方案。

其中，高边电流检测运放有5个系列，其中ncv21x系列是26 v共模产品，ncv2167x和ncv21671系列是40 v共模产品，ncv7041和ncv703x系列是80 v共模产品，采用零漂移结构，能实现非常高的精度，允许电路中选用尽可能小的采样电阻，以降低采样电阻的损耗。零漂移结构能持续性校准偏置电压，不仅能保证较小的偏置电压，还能减小偏置电压随温度和时间的变化，提高产品整个生命周期的性能。此外，还能降低采样电阻直流电压的低频噪声。

安森美的高边电流检测运放还内部集成了增益电阻，具有非常低的温度系数，可以减小阻值随温度的变化，因此进一步提高了检测精度，另外，还具有低电流消耗、低压供电、轨到轨、非常宽的增益带宽积、多通道、封装小等特性。

对于低边电流检测，安森美提供需外置增益电阻的电流检测运放，有高精度、高增益带宽的产品，同时也提供了高性价比的产品。ncvx333系列和ncv2191x系列具有非常小的偏置电压和偏置电压漂移，ncv2191x系列同时具有高增益带宽积。

对于低成本电流检测运放有ncv2009x、2008x、2006x、2023x和2007x系列，其中ncv2023x系列的供电范围较宽，偏置电压也较小。

安森美提供6个系列的低功耗运放：ncv2009x、2008x、2006x、2003x、2007x和27x，消耗电流都不到1 ma。

隔离电源

1. 隔离辅助电源

在逆变器、辅助逆变器、车载充电器(obc)、dcdc中都需要有辅助电源，可以从高压侧取电，也可以从低压侧取电，用于生成后级的门极驱动器供电电源、运放/ivn等的供电电源。如果从高压侧取电，一般需求是输入电压范围为250 v~900 v，在48 v系统中输入电压范围为24 v~54 v，输出电压一般为15 v、20 v或24 v，输出功耗范围为15~150 w，具备2 kv~5 kv的隔离电压等级，一般使用反激拓扑实现。

如安森美的15 w隔离辅助电源方案seco-hvdcdc1362-15w-gevb，输入电压范围为250 v~900 v，输出电压为15 v，选用了初级端脉宽调制(pwm)控制器ncv1362作为反激拓扑的控制器，能提供恒定的电压和电流调节，主mos选用了1200 v 160 mohm的sic mos，可以降低损耗，提高能效。整个方案物料较少，成本最优化。当辅助电源还需要驱动额外的负载时，该15 w方案还可以扩展到40 w (seco-hvdcdc1362-40w-gevb)。

2. 辅助电源——门极驱动器电源

当前级辅助电源设计好后，门极驱动器的供电电源可由前级辅助电源的输出电压产生，范围一般为6 v~24 v。每路门极驱动器的驱动功率大约为1.5 w，对于驱动sic mosfet需要输出20 v和-5 v，对于驱动igbt需要输出15 v和-7.5 v。门极驱动器的供电电源也使用反激拓扑。如安森美的1.5 w隔离型igbt 门极驱动器供电电源方案seco-lvdcdc3064-igbt-gevb和1.5 w隔离型sic门极驱动器供电电源方案输入电压范围为6 v~18 v，输出电压分别为15 v、7.5 v/-7.5 v和20 v、5 v/ -5 v，选用了1.5 a多拓扑的ncv3064作为dcdc控制器。整个方案简单稳定可靠，外围器件数量少。

电感式位置传感

安森美的ncv77320电感式位置传感器方案，可以通过usb控制，进行灵活的编程和快速验证，为安全攸关的应用提供所需的精确位置传感。

总结

xev的辅助系统逐渐取代了传统皮带传动的机械应用。xev高压辅助模块要求跨功率层级的灵活性，同时保持系统性能和最小化热耗费和物理尺寸。安森美提供一站式方案，包括sic、igbt、超级结mosfet、 aspm、门极驱动器等，可开发出可扩展的系统，满足从12 v到800 v的应用需求，这些方案具有高能效、高功率密度和高性能及成本优势，辅以安森美的销售和技术团队支援，助力设计人员开发出同类最佳的设计。
